標準電流互感器一般為低壓并帶有升流器，其升流器一般為5kVA，標準電流互感器二次額定電流為5A時，二次負荷通常為2.5-5VA，二次額定電流為1A時，二次負荷通常為0.25-1VA，功率因數均為1，下表只列出一次電流范圍，在此范圍內，國家標準規定的一次電流值均有。本廠可生產高壓下使用的帶有升流器的標準電流互感器，表3.7中字母S表示自帶升流器。

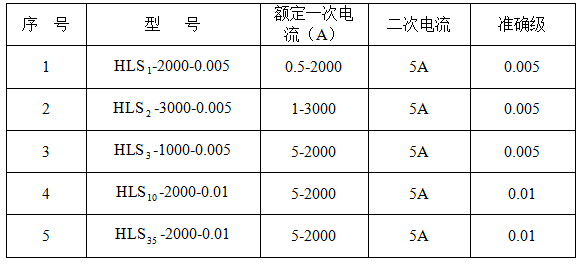

表2.3：常用標準電流互感器規格

電機試驗用的電流互感器按量程切換方式可分為一次側抽頭切換或二次側抽頭切換。針對電機試驗的特點，互感器主要采用二次側切換量程，二次側可采用手動轉換開關或繼電器來閉路切換量程，便于實現遠程自動化測量，操作維修簡便。一次側抽頭切換量程的電流互感器可以采用三相籠式無載電動開關來切換量程，利于實現自動化測量。

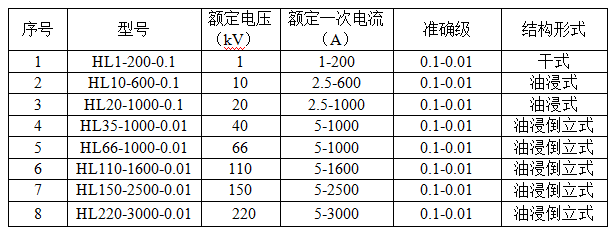

表2.1(1)：常用二次側切換量程的互感器

說明：二次側切換量程的電流互感器，可根據用戶要求為其特別設計制造，其量限的選擇，額定高電流/額定低電流為≤20倍為宜。其中，二次負荷不同，精度不同，對影響比較大，越大，造價越高。

表2.1(2) 常用一次抽頭(或一次分2段的一、二次混合抽頭)

注：互感器的額定二次負荷為10VA，準確級0.2-0.01，功率因數為0.8

      變壓器試驗用的電流互感器，一般采用一次側抽頭式的結構或一次分2段（3段），一、二次混合抽頭的方式來切換量程，當采用一次繞組抽頭時，可采用三相電動籠式無載分接開關切換一次各抽頭來變換電流比，可實現遠程電動操作，實現自動化測量，免去手工操作，提高試驗工作效率。

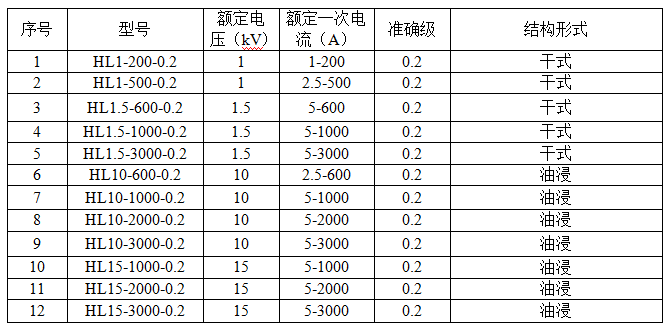

表2.2：變壓器試驗常用電流互感器規格

注：三相電動籠式無載分接開關，比較大工作電流為2000A，一般有8個分接檔位放電量小于50PC。一次分2段或3段的一、二次混合抽頭式電流互感器，一次可采用手動刀開關切換，二次采用開關閉路轉換

儀用互感器儀表保安系數和銘牌標志

儀表保安系數：

儀表保安系數（FS）為額定儀用互感限值一次電流對額定一次電流之比。額定儀表限值一次電流是在額定負荷下，復合誤差大于等于10%的MIN一次電流。電力系統中使用的電流互感器往往因系統故障或操作會有很大的過電流流過一次繞組。在這種情況下則希望二次電流不再嚴格按比例增長，以避免二次回路所接的儀器、 儀表受到大電流沖擊， 因此對測量用電流互感器提出了儀表保安系數的要求。在系統故障電流通過電流互感器一次繞組的情況下，互感器儀表保安系數越小，由互感器供電的電器越安全。

銘牌標志：

（1）測量用電流互感器的準確級和儀表保安系數應標在響應的額定輸出之后，例如：300/5A  20VA  0.5級Fs10：一次/二次額定電流之比為300/5，額定輸出為20VA，準確級為0.5級，儀表保安系數為10，即當一次電流超過其額定電流的10倍時，二次電流復合誤差將會超過10%。

（2）保護用電流互感器的額定準確限值系數應標在其額定輸出及準確級之后，例如：600/5A  20VA  5P級5P20：一次/二次額定電流之比為300/5，額定輸出為20VA，準確級為5P級，額定準確限值系數為20，即一次電流在其額定電流的20倍以下時，此CT的誤差應小于±5%
