0514-89792992標準用電壓互感器適用于電力互感器制造企業，科研院所，標準計量部門等，用來檢定較低精度的普通電壓互感器。

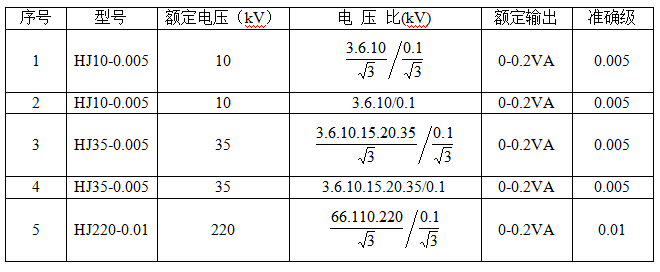

表1.3
注：標準電壓互感器，額定輸出：0.2VA，功率因數為1，一次側“X”中性點接地，二次側切換量程。一次電壓10kV及以下時，可以做成自升壓標準電壓互感器，其額定容量：20-100VA，如果需要檢定帶有保護級的互感器的標準互感器需訂貨時提出
電機試驗用電壓互感器
針對電機試驗的特點，互感器主要采用二次側切換量程（也可以用一次側切換）。二次側切換可采用手動轉換開關或繼電器來切換量程，便于實現遠程自動化測量，變于人工接線，操作、維護簡便，省工，省時，采用鐵殼油箱，底角固定安裝或帶有移動腳輪，測量回路可采用3臺YN或2臺V型接線。

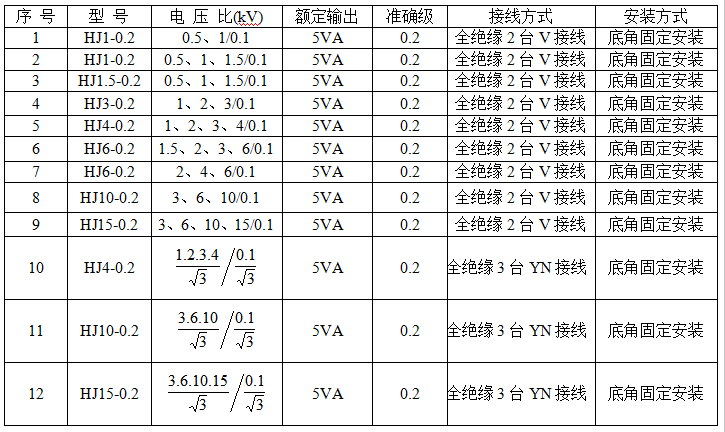

表1.1：電機試驗常用電壓互感器規格
注：上表列出常用互感器規格，如有特殊變比要求，可根據用戶要求為其設計制造，量限的選擇一般根據，額定高電壓/額定低電壓=≤10倍為宜。(例如：HJ15-0.2 量程：3、6、10、15/0.1 ==5倍。注：為量程跨度比) 受二次負荷的大小、精度、功率因數、頻率等影響很大，越大覆蓋的量程越寬，造價越高。故選擇參數時，要把技術指標與經濟指標進行綜合比較。
變壓器試驗用電壓互感器
變壓器試驗用電壓互感器按量程切換方式可分為兩種，一種是普通的一次側切換量程，一種是二次側切換量程，前一種一般適合于試驗工作強度較低，自動化程度要求較低的場所。第二種一般適合于測量自動化要求程度較高，試驗工作強度較大，對環境要求較高的場所，對于有局部放電要求精度較高的電壓互感器一般采取二次側切換量程的三臺YN接線方式。

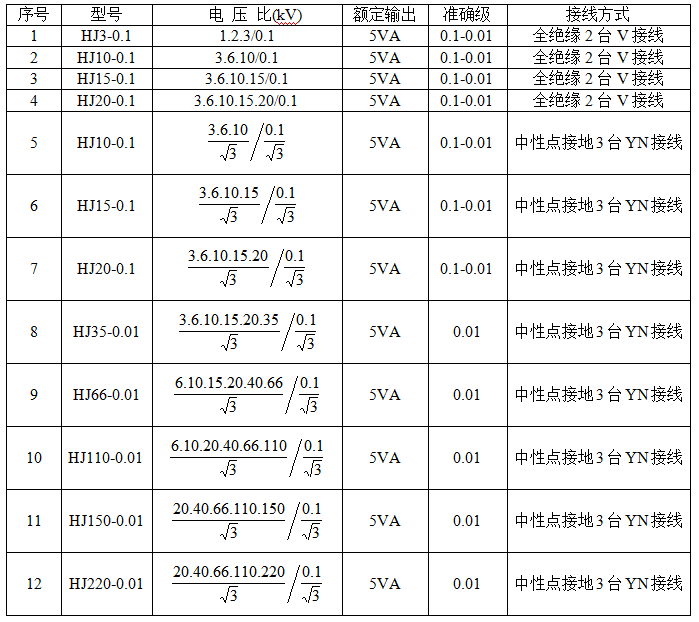

表1. 2：變壓器試驗常用互感器二次側切換量程規格
注：上表列出為常用的互感器規格，如有特殊變比要求可在訂貨時提出。表中互感器的二次負荷一般為5VA，COSФ=1，其高電壓/電低電壓=≤10倍為宜。
由于目前測量儀表技術的提高，表計消耗的功率非常低，一般來說，其電壓互感器的二次負荷不會超過1.25VA，功率因數為1，如果＞6倍， 可以將互感器的精度分離，比差為0.1級，角差為0.01級。
