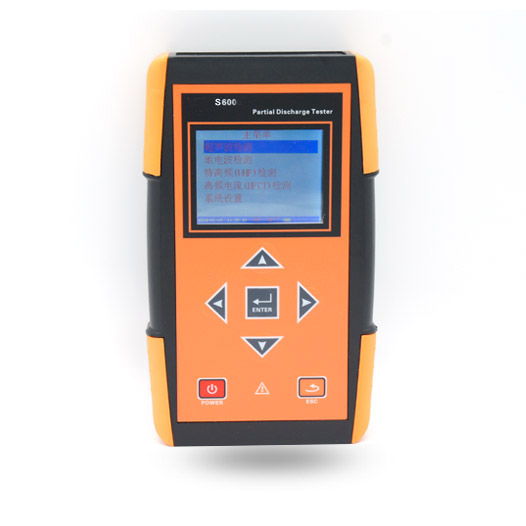

S 600手持式局放檢測儀是一種多功能的手持儀器，主要由主機、超聲波傳感器、地電波傳感器、特高頻傳感器、耳機等組成，用于檢測GIS絕緣子、開關柜、變壓器、母排（連接處、穿墻套管，支撐絕緣件）、斷路器，CT、PT、電纜接頭等電氣設備的局部放電情況。是基于地電波、超聲波、特高頻及高頻電流檢測方法，測試設備的局部放電情況，可以提供可讀出的局部放電幅度及圖譜波形，可以提供二維、三維圖譜的存儲以及讀出功能等，彩屏LCD顯示，不同顏色燈指示檢測結果，可以方便、快速評估電氣設備局部放電情況。
局部放電是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化，這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時，會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷高壓電氣設備內部是否存在絕緣隱患，防止?jié)撛谑鹿实倪M一步擴大。
本儀器主機內置超聲波傳感器、地電波傳感器、藍牙模塊，藍牙模塊與外置的特高頻傳感器無線通訊。儀器工具箱采用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、重量輕、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保儀器的運輸，存放安全。
功 能
GIS絕緣子、開關柜、變壓器、母排（連接處、穿墻套管，支撐絕緣件）、斷路器，CT、PT、電纜接頭等電氣設備的局部放電檢測
檢測方法
超聲波、地電波、超高頻方法檢測(選購傳感器)
電 源
可充鋰電池，USB充電接口，充滿連續使用約4小時
顯示模式
TFT高清彩屏LCD顯示，背光功能，適合昏暗場所
LCD
外型尺寸70mm×58mm；顯示域65mm×48mm
儀表尺寸
長寬厚：190mm×110mm×36mm
檢測帶寬
超聲波：20kHz~300kHz
地電波：3MHz ~100MHz
超高頻：300MHz ~1500MHz
超聲波檢測
有效值：0~60dbu
50Hz成分：0~100%
100Hz成分：0~100%
地電波檢測
正常模式：顯示幅值、放電程度指示
脈沖模式：顯示幅值、脈沖、周期、放電程度指示
PDL檢測：顯示幅值、觸發時間、放電程度指示
快速巡檢系統
超高頻PRPS：相位-周期-最大放電量百分比圖
超高頻PRPD：相位-最大放電量百分比-放電次數圖
檢測指示
用顏色燈指示所測得的結果的嚴重程度：綠色表示正常；黃色表示預警；紅色表示報警
藍牙通訊
主機與外置特高頻傳感器通過無線藍牙傳輸信號
內 存
容量：12MB
格 式 化
主機具有格式化功能，恢復出廠設置
語 言
中文、英文
儀表質量
主機約650g(帶電池)；總質量約2.6kg
工作溫濕度
-10℃～40℃； 80%Rh以下
存放溫濕度
-10℃～60℃； 70%Rh以下
耐 壓
儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘
絕 緣
儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ
儀 器 箱
耐壓200kg
結 構
雙重絕緣
