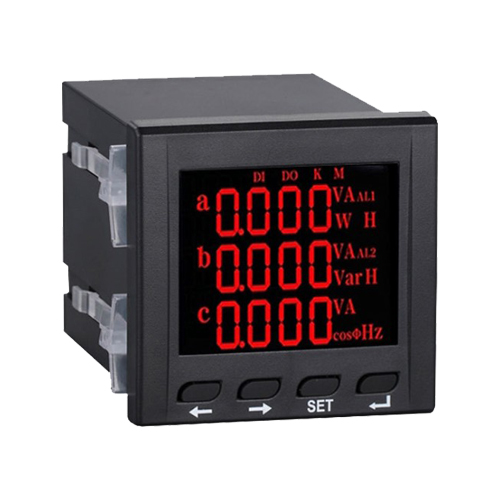

多功能監控儀表是高性能的監控儀表，具有高精度電力參數實時測量、諧波測量、正反向有功/無功電能計量、分時電能計量、分時電能定時抄表、電力品質分析、實時波形顯示、事件記錄、需量等功能，并配置有豐富的輸入輸出接口，可用于現場設備狀態的監測與控制，還集成了RS-485通訊接口，可與各種智能配電系統和能量管理系統集成，共享豐富的監測數據和電能質量數據。
多功能監控儀表有著極高的性價比，可以直接取代常規電力變送器、測量儀表、電能計量表以及相關的輔助單元，應用領域非常廣泛，如能源管理系統、電力監控系統、工礦企業、公共設施、智能建筑和開關柜等配電網絡系統。
產品標準
GB/T 22264.1-2008 安裝式數字顯示電測量儀表第1部分：定義和通用要求
GB/T 22264.7-2008 安裝式數字顯示電測量儀表第7部分：多功能儀表的特殊要求
GB/T 22264.8-2008 安裝式數字顯示電測量儀表第8部分：推薦的并驗方法
GB/T 17215.322-2008 交流電測量設備-特殊要求-第22部分：靜止式有功電能表(0.2S級和0.5S級)
GB/T 17215.323-2008 交流電測量設備-特殊要求-第23部分：靜止式無功電能表(2級和3級)
DL/T 614-2007 多功能電能表
GB14287-2005 電氣火災監控系統
GB50045-95 高層民用建筑設計防火規范
GB50054-95 低壓配電設計規范
GB50096 住宅設計規范
GB13955-2005 剩余電流動作保護裝置的安裝和運行
GB50016-2006 建筑設計防火規范
性能特點
◆ 高精度測量三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率等電參量
◆ 正反向有功/無功電能計量
◆ 分時電能計量、分時電能定時抄表
◆ 測量三相電壓、三相電流的總諧波畸變率(THD)，2-31次奇次諧波分量
◆ 提供數碼管或液晶顯示，本地數據查詢
◆ 菜單直觀，按鍵操作簡單
◆ 電流、電壓變比可編程設置
◆ 提供多回路控制節點，可用于報警、跳閘等控制
◆ 支持消防聯動，遠程切斷故障回路
◆ 支持RS-485通訊，Modbus-RTU協議
◆ 支持開關量輸入、開關量輸出、模擬量變送輸出、電能脈沖輸出
◆ 安裝方便，接線簡單，工程量小
◆ 寬范圍交直流通用電源：AC/DC 80V～270V
◆ 可完成SCADA、PLC中多種通訊軟件的組網
技術參數
|
測量精度 |
電壓 |
0.2級 |
|
電流 |
0.2級 |
|
|
有功功率 |
0.5級 |
|
|
無功功率 |
0.5級 |
|
|
功率因數 |
0.5級 |
|
|
頻率 |
±0.02Hz |
|
|
|
有功電能 |
0.5S級或0.2S級 |
|
無功電能 |
1級或2級 |
|
|
信號輸入 |
接線方式 |
三相四線、三相三線 |
|
額定電流 |
AC1A 、AC5A |
|
|
額定電壓 |
AC57.7V、AC100V、AC220V、AC380V |
|
|
過負載 |
電壓：1.2倍(持續) ,2倍/1秒（瞬時） 電流：1.2倍(持續) ,10倍/5秒（瞬時） |
|
|
功 耗 |
電壓：＜1VA/相 ，電流：＜0.4VA/相 |
|
|
阻 抗 |
電壓：＞300KΩ ，電流：＜20mΩ |
|
|
頻 率 |
45～65Hz |
|
|
輔助電源 |
工作范圍 |
AC/DC 80V～270V/AC220V |
|
功 耗 |
＜4VA |
|
|
功能模塊 |
通訊接口 |
1路RS-485通訊，Modbus-RTU協議 波特率：1200～9600bps,默認2400bps |
|
開關量輸入 |
支持4路干接點輸入 |
|
|
開關量輸出 |
支持3路繼電器輸出，容量：AC250V/5A,DC30V/5A |
|
|
變送輸出 |
支持3路模擬量輸出：0/4～20mA或0～5/10V |
|
|
環 境 |
工作溫度 |
-10℃～+55℃ |
|
存儲溫度 |
-25℃～+70℃ |
|
|
相對濕度 |
≤93%，無腐蝕性氣體場所 |
|
|
海 拔 |
≤2500m |
|
|
安全 |
絕緣電阻 |
＞100MΩ |
|
交流耐壓 |
AC2KV |
|
|
電磁兼容性能 |
靜電放電 |
4級 |
|
電快速瞬變脈沖群 |
4級 |
|
|
浪涌（沖擊） |
4級 |
|
|
外形尺寸 |
面框尺寸 |
120×120 80×80 96×96 72×72 |
|
開孔尺寸 |
111×111 76×76 92×92 68×68 |

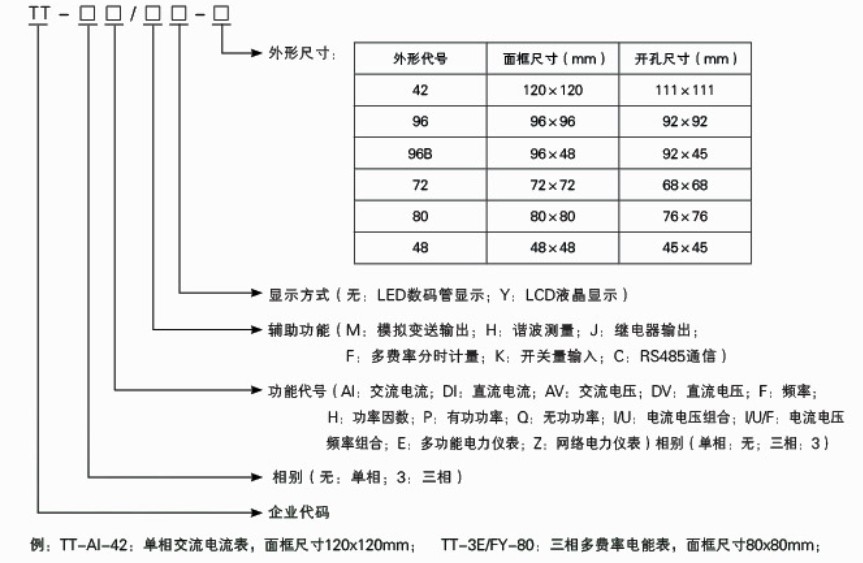

規格選型
|
產品 |
電量測量 |
電能計量 |
分時計費 |
諧波測量 |
電力質量 |
電能脈沖 |
通訊接口 |
開關量輸入 |
開關量輸出 |
模擬量輸出 |
事件記錄 |
|
TT-AV、DV、3AV系列數顯電壓表 |
√ |
－ |
－ |
－ |
－ |
－ |
√ |
√ |
√ |
√ |
－ |
|
TT-AI、DI、3AI 系列數顯電流表 |
√ |
－ |
－ |
－ |
－ |
－ |
√ |
√ |
√ |
√ |
－ |
|
TT-F系列數顯頻率表 |
√ |
－ |
－ |
－ |
－ |
－ |
√ |
√ |
√ |
√ |
－ |
|
TT-P、Q、3P、3Q系列數顯功率表 |
√ |
－ |
－ |
－ |
－ |
－ |
√ |
√ |
√ |
√ |
－ |
|
TT-H、3H系列數顯功率因數表 |
√ |
－ |
－ |
－ |
－ |
－ |
√ |
√ |
√ |
√ |
－ |
|
TT系列數顯組合表 |
√ |
－ |
－ |
－ |
－ |
－ |
√ |
√ |
√ |
√ |
－ |
|
TT-E、3E系列多功能電力儀表 |
√ |
√ |
－ |
－ |
－ |
√ |
√ |
√ |
√ |
√ |
－ |
|
TT-3E/F系列多費率電能表 |
√ |
√ |
√ |
－ |
－ |
√ |
√ |
√ |
√ |
√ |
－ |
|
TT-3E/H系列諧波多功能表 |
√ |
√ |
－ |
√ |
－ |
√ |
√ |
√ |
√ |
√ |
－ |
典型應用選型
|
開關柜類型 |
規格型號 |
面框尺寸 |
功能說明 |
|
進線柜 |
TT-3E-42 |
120×120 |
電網全部電量參數實時測量 (三相電壓、三相電流、有功功率、無功功率、、視在功率、功率因數、頻率）正反向有功/無功電能計量 |
|
TT-3E-96 |
96×96 |
||
|
TT-3E/HY-42(液晶）(LCD) |
120×120 |
電網全部電量參數實時測量、正反向有功/無功電能計量、諧波測量 |
|
|
TT-3E/HY-96(液晶）(LCD) |
96×96 |
||
|
TT-3E/FHY-96(液晶）（LCD） |
96×96 |
|
|
|
TT-3E/FY-42(液晶）（LCD） |
120×120 |
電網全部電量參數實時測量、正反向有功/無功電能計量、分時計費、定時抄表、需量功能、事件記錄 |
|
|
出線固定柜（GGD） |
TT-AI-42 |
120×120 |
單相電流表 |
|
TT-AI-96 |
96×96 |
||
|
TT-3AI-42 |
120×120 |
三相電流表 |
|
|
TT-3AI-96 |
96×96 |
||
|
TT-AV-42 |
120×120 |
單相電壓表 |
|
|
TT-AV-96 |
96×96 |
||
|
TT-3AV-42 |
120×120 |
三相電壓表 |
|
|
TT-3AV-96 |
96×96 |
||
|
TT-3E-42 |
120×120 |
電網全部電量參數實時測量 |
|
|
TT-3E-96 |
96×96 |
||
|
TT-3E/L-96 |
96×96 |
電量參數測量、電能計量、漏電監控 |
