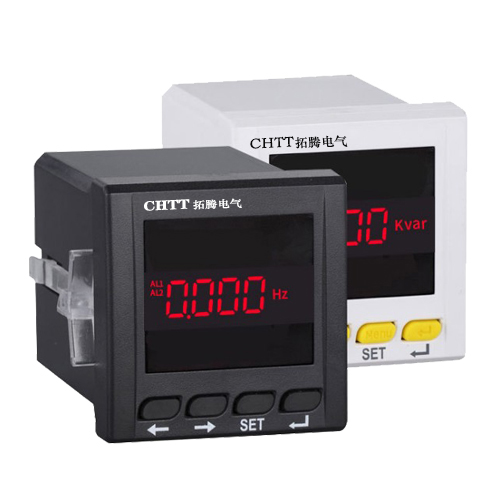

性能特點
◆ 高精度測量單、三相電網的有功功率、無功功率、視在功率
◆ 提供數碼管顯示，本地數據查詢
◆ 電流、電壓變比可編程設置
◆ 支持RS-485通訊，Modbus-RTU協議
◆ 支持開關量輸入、開關量輸出、模擬量變送輸出
◆ 輔助電源：AC/DC 80V～270V、AC220V
◆ 多種外形選擇，滿足不同柜體電氣回路的要求
技術參數
|
測量精度 |
有功功率 |
0.5級 |
|
無功功率 |
0.5級 |
|
|
視在功率 |
0.5級 |
|
|
功率因數 |
0.5級 |
|
|
信號輸入 |
接線方式 |
單相、三相四線、三相三線 |
|
額定電流 |
AC1A 、AC5A |
|
|
額定電壓 |
AC57.7V、AC100V、AC220V、AC380V |
|
|
過負載 |
電壓：1.2倍(持續) ,2倍/1秒（瞬時） 電流：1.2倍(持續) ,10倍/5秒（瞬時） |
|
|
功 耗 |
電壓：＜1VA/相 ，電流：＜0.4VA/相 |
|
|
阻 抗 |
電壓：＞300KΩ ，電流：＜20mΩ |
|
|
頻 率 |
45～65Hz |
|
|
輔助電源 |
工作范圍 |
AC/DC 80V～270V/AC220V |
|
功 耗 |
＜4VA |
|
|
功能模塊 |
通訊接口 |
1路RS-485通訊，Modbus-RTU協議 波特率：1200～9600bps,默認2400bps |
|
開關量輸入 |
支持4路干接點輸入 |
|
|
開關量輸出 |
支持3路繼電器輸出，容量：AC250V/5A,DC30V/5A |
|
|
變送輸出 |
支持3路模擬量輸出：0/4～20mA或0～5/10V |
|
|
環 境 |
工作溫度 |
-10℃～+55℃ |
|
存儲溫度 |
-25℃～+70℃ |
|
|
相對濕度 |
≤93%，無腐蝕性氣體場所 |
|
|
海 拔 |
≤2500m |
|
|
安全 |
絕緣電阻 |
＞100MΩ |
|
交流耐壓 |
AC2KV |
|
|
電磁兼容性能 |
靜電放電 |
4級 |
|
電快速瞬變脈沖群 |
4級 |
|
|
浪涌（沖擊） |
4級 |
|
|
外形尺寸 |
面框尺寸 |
120×120 80×80 96×48 96×96 72×72 |
|
開孔尺寸 |
111×111 76×76 92×45 92×92 68×68 |

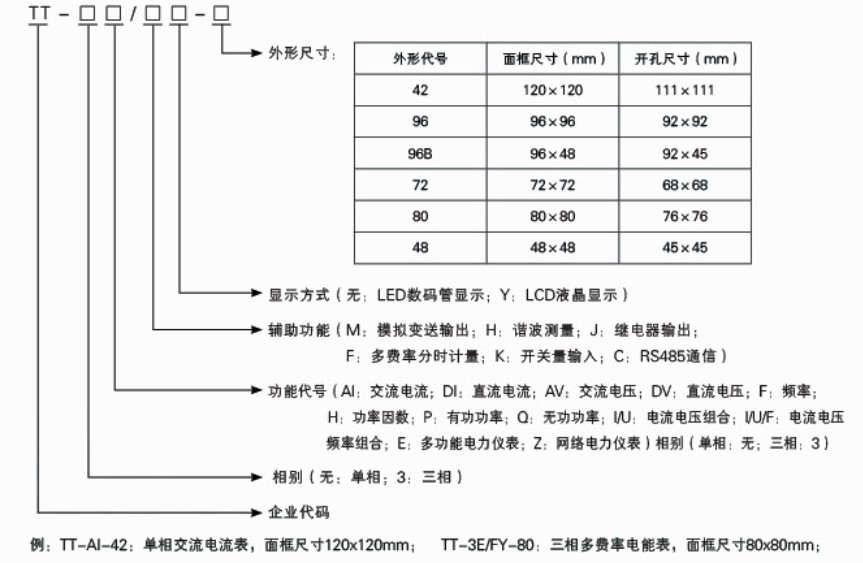

產品規格
功能
型號
測量
擴展功能（選配）
顯示
開孔尺寸
開關量輸入
開關量輸出
變送輸出
通訊接口
LED
LCD
TT-E-42
單相全電量
4
3
3
1
√
—
111×111
TT-E-96
單相全電量
4
3
3
1
√
—
92×92
TT-E-72
單相全電量
4
3
3
1
√
—
68×68
TT-E-80
單相全電量
4
3
3
1
√
—
76×76
TT-P-42
單相有功
4
3
3
1
√
—
111×111
TT-3P-42
三相有功
4
3
3
1
√
—
TT-3Q-42
單相無功
4
3
3
1
√
—
TT-P-96
單相有功
4
3
3
1
√
—
92×92
TT-3P-96
三相有功
4
3
3
1
√
—
TT-3Q-96
三相無功
4
3
3
1
√
—
TT-P-96B
單相有功
4
3
3
1
√
—
92×45
TT-P-72
單相有功
4
3
3
1
√
—
68×68
TT-3P-72
三相有功
4
3
3
1
√
—
TT-3Q-72
三相無功
4
3
3
1
√
—
續二
|
功能 型號 |
測量 |
擴展功能（選配） |
顯示 |
開孔尺寸 |
||||
|
開關量輸入 |
開關量輸出 |
變送輸出 |
通訊接口 |
LED |
LCD |
|||
|
TT-P-80 |
單相有功 |
2 |
2 |
1 |
1 |
√ |
— |
76×76 |
|
TT-3P-80 |
三相有功 |
2 |
2 |
1 |
1 |
√ |
— |
|
|
TT-3Q-80 |
三相無功 |
2 |
2 |
1 |
1 |
√ |
— |
|
|
TT-H-42 |
單相功率因數 |
2 |
2 |
1 |
1 |
√ |
— |
111×111 |
|
TT-3H-42 |
三相功率因數 |
2 |
2 |
1 |
1 |
√ |
— |
|
|
TT-H-96 |
單相功率因數 |
2 |
2 |
1 |
1 |
√ |
— |
92×92 |
|
TT-3H-96 |
三相功率因數 |
2 |
2 |
1 |
1 |
√ |
— |
|
|
TT-H-96B |
單相功率因數 |
2 |
2 |
1 |
1 |
√ |
— |
92×45 |
|
TT-H-72 |
單相功率因數 |
2 |
2 |
1 |
1 |
√ |
— |
68×68 |
|
TT-3H-72 |
三相功率因數 |
2 |
2 |
1 |
1 |
√ |
— |
|
|
TT-H-80 |
單相功率因數 |
2 |
2 |
1 |
1 |
√ |
— |
76×76 |
|
TT-3H-80 |
三相功率因數 |
2 |
2 |
1 |
1 |
√ |
— |
|
|
TT-H-48 |
單相功率因數 |
2 |
2 |
1 |
1 |
√ |
— |
45×45 |
