產品功能
◆ 本產品采用遞推法測量電流互感器誤差、方便現場開展計量裝置現場檢定工作；
◆ 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作；
◆ 本產品內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.02級，相當于0.05S級電流互感器，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差；
◆ 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾；
◆ 測量范圍寬，既可以測量標準變比的電流互感器，又可測量非標準變比的電流互感器。
◆ 可以用互感器校驗儀整檢裝置檢定該儀器內附互感器校驗儀的精度
◆ 直接出具現場檢定結論，判定合格或不合格。
◆測量標準變比電流互感器與測量非標準變比電流互感器的1%-120%(S級）的規程點誤差（角差、比差）.
◆ 測量標準變比電流互感器與測量非標準變比電流互感器的1%-120%(S級）的任意點誤差（角差、比差）.
◆ 一次測量與顯示電流互感器上限負荷與下限負荷下的規程點以及任意點誤差（角差、比差）
◆ 一次測量與顯示電流互感器實際任意負荷下的規程點以及任意點誤差（角差、比差）
◆ 檢測已知電流互感器以及非已知電流互感器的極性和變比值，并且能判斷出非已知電流互感器的實際電流之比，并且能模糊判斷出非已知電流互感器的二次電流為5A還是1A
◆ 具有智能判斷外接線狀況，提示接線錯誤，變比、極性錯誤等。自動對測試數據化整，并判斷是否超差。
◆ 采用320*240大屏幕液晶顯示，全中文界面，接線，操作簡單，攜帶方便。
◆ 可現場進行各種測量數據的存儲和打印，方便用戶查詢。
◆ 儀器通過標準USB接口方便的與計算機連接傳輸數據，后臺管理軟件進行報表處理并按國家標準打印證書。
◆ 機箱采用防震防壓材料，保障現場操作人員的安全和設備安全；
產品參數

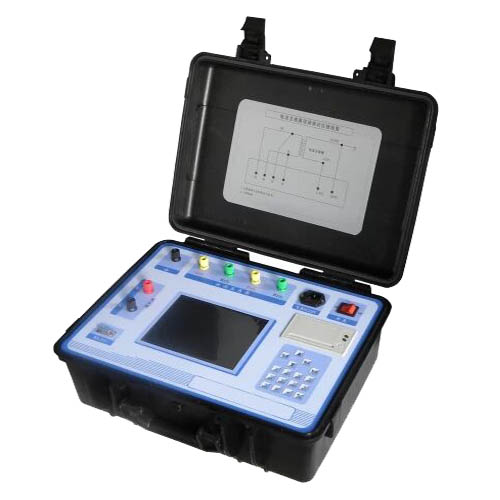

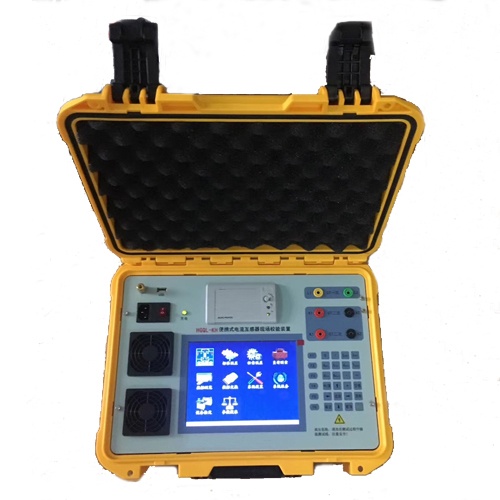

HGQL-TE型電流互感器現場測試儀 0.05S級 （可選藍屏|彩屏|藍屏+充電）
|
變比范圍 |
5A/5A～25000A/5A(5A/1A～5000A/1A) 匝比誤差：±0.2% |
|
誤差測量范圍 |
5A/5～5000A/5A(5A/1～5000A/1A) |
|
被檢電流互感器 |
準確度范圍：1.0、0.5、0.5S、0.2及0.2S |
|
準確度 |
±0.05% |
|
直流電阻 |
0.0-0.1Ω ，±3% 0.1-5Ω0Ω ，±1% |
|
CT二次負荷 |
1Ω-25Ω ±2% |
|
工作條件 |
AC 220V 10%/50Hz 2% |
|
環境溫度 |
0-40℃ |
|
環境濕度 |
25℃<85% |
|
整機重量 |
≤5Kg |
|
整機體積 |
323mm*275mm*135mm |
同一型號產品可能有多個版本，不同版本的產品會存在差異（包括功能參數、LOGO設計、外觀細節、產品資料等），請以實物為準。
