產品功能
● 無需升壓源、標準互感器、負荷箱，即可實現現場測試電容式電壓互感器、電磁式電壓互感器的比差、角差
● 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全
● 具有極性、變比、接線檢查功能
● 單臺測試儀即可完成測量電容式、電磁式電壓互感器誤差的測量
● 測試儀采用了變頻技術、數字化處理，現場抗干擾能力強
● 測試過程電壓不超過4KV，并采取各種安全保護措施
● 采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便
● 具備雙USB通訊口，可將儀器內部數據導入U(xiǎn)盤極大的方便現場數據管理。同時也可使用鼠標操作儀器，操作更簡便；
● 內附接線圖，簡單、直觀�，F(xiàn)場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間
產品參數

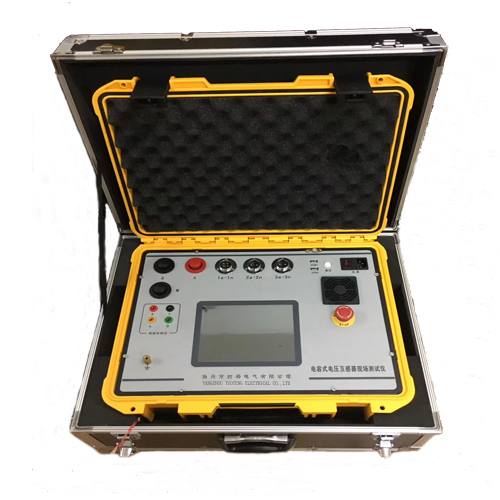

HGQC-TE型電容式電壓互感器現場測試儀
|
被測互感器類型 |
電磁式、電容式電壓互感器 |
|
誤差測量準確度 |
0.05% |
|
分壓比測量準確度 |
0.5% |
|
分壓電容測量準確度 |
2% |
|
直流電阻測量準確度 |
0-0.1Ω 3% 0.1-50 1% |
|
內部標準電壓互感器部分 |
a、變比范圍：6KV/100V、6KV/√3/100V/√3 10KV/100V、10KV/√3/100V/√3 35KV/100V、35KV/√3/100V/√3 110KV/100V、110KV/√3/100V/√3 220KV/100V、220KV/√3/100V/√3 b、準確度等級：0.02% |
|
檢定部分 |
電壓范圍：0-100V（百分表誤差0.5%） |
|
比差：0.001%-3% （100V） |
|
|
角差：0.00＇-50＇ （100V） |
|
|
誤差：△X=（2%×X+2%×Y2個字） △Y=（2%×X+2%×Y2個字） |
|
|
導納：0.1mS-99.9mS |
|
|
誤差：△X=（2%×X+2%×Y2個字） △Y=（2%×X+2%×Y2個字） |
|
|
環境條件 |
溫度：5～40℃ 相對濕度：<80%（25℃） |
|
海拔高度：<4500m 電源頻率：50±0.5Hz |
|
|
尺寸及重量 |
496mm×394mm×185mm 14Kg |
