產品概述

      本儀器專用于CVT各繞組變比的測量。它突破了傳統的變比電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，提供10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。

產品圖解

1． 打印機——打印測量數據。

2． 顯示器——128×64點陣液晶顯示器，顯示菜單和各種提示信息及測量結果。

3．  鍵——選擇菜單項，被選中項反白字體顯示。

4． ▲  鍵——修改菜單內容，采用循環滾動方式。

5． ▼ 鍵——修改菜單內容，采用循環滾動方式。

6． 確認鍵——在“測試”選項上按此鍵進入測試狀態。

7． 電源開關——整機電源的開啟和關閉。

8． 電源座——交流220V±10%，50±1Hz電源輸入口，帶保險倉。

10．地——為接地線接線端子。

12．二次繞組輸入插座。

13．HV插座——高壓引出端子，由高壓電纜連接，輸出10kv高壓。

14．RS-232接口，用來連接電腦，上傳數據。

15.接地，可以懸空

產品特點

1、儀器采用復數電流法，測量變比，相位角。測試結果精度高，便于實現自動化測量。

6、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。

7、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全.

產品參數

變比測量精度：±讀數×1%     變比測量范圍：10～99999

相位測量精度：±0.1° 相位測量范圍：0～359.9°

測量時間： 約40s，與測量方式有關

輸入電源： 180V～270VAC，50Hz±1%，市電或發電機供電

計算機接口： 標準RS232接口

打印機： 煒煌A7熱敏微型打印機

環境溫度： -10℃～50℃ 相對濕度： <90%

外形尺寸：460×360×350mm

儀器重量：28kg

產品配套

接線方法

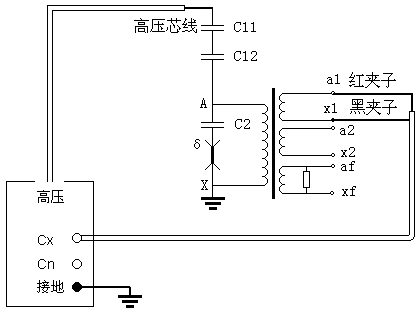

儀器高壓線的芯線紅夾子接CVT的上端，母線拆地。CVT下端接地，低壓線紅黑夾子接二次繞組，注意:如果測試角度接近180度，應將紅黑夾子顛倒。
