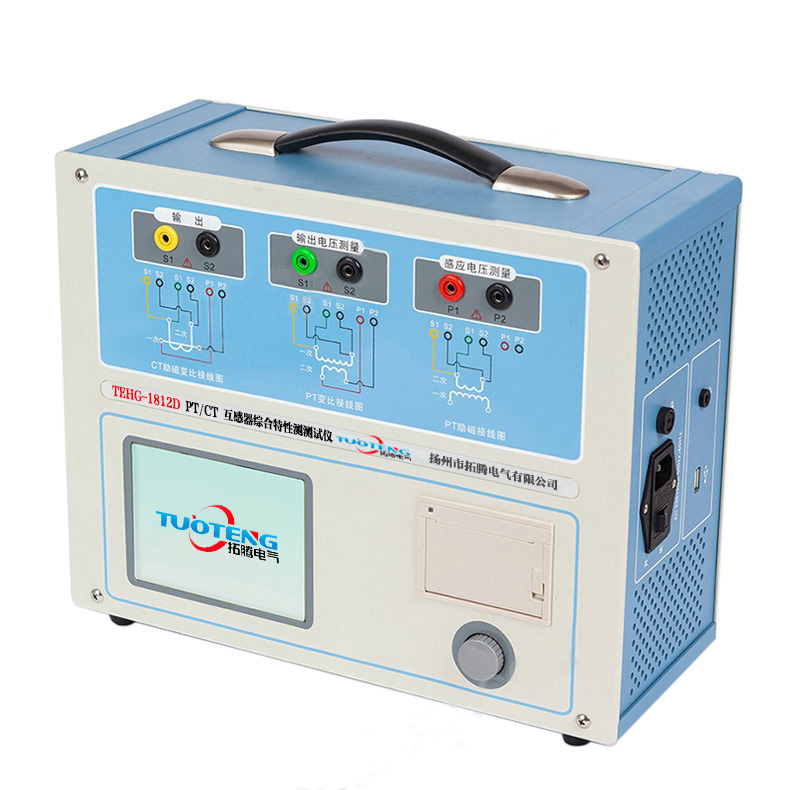

TEHG-1812D CT/PT參數分析儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行 理論研究之后研發的新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、良好的制造工藝，保證了產品性能***、功能完備、自動化程度 高、測試效率高是電力行業用于互感器的專業測試儀器。CTP
TEHG-1812D滿足以下場合：
1、適合電力科研院所進行互感器校驗；
2、適合互感器制造廠家進行出廠校驗；
3、滿足電力部門預防性試驗；
4、滿足工程單位、盤柜企業交接試驗。
1、功能全，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、可精確測量變比差與角差，比差允許誤差±0.05%，角差允許誤差±2min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1～35000。
4、選配升流器后，可輸出180A的電流，方便現場通流測試。
5、變頻法測試CT/PT伏安特性曲線和10%誤差曲線輸出僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。
6、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
7、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
8、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
9、全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。
10、5.7寸圖形透反式LCD，陽光下清晰可視。
11、采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。
12、面板自帶打印機，可自動打印生成的試驗報告。
13、測試結果可用U盤導出，程序可用U盤升級，方便快捷。
14、裝置可存儲1000組測試數據，掉電不丟失。
15、配有后臺分析軟件，方便測試報告的保存、轉換、分析，可以用于試驗數據的對比、判斷與評估。
16、易于攜帶，裝置重量＜9Kg。
|
規格型號 |
TEHG-1812D 0.05級 |
|
|
測試用途 |
CT：勵磁特性、變比、極性、二次繞組電阻、二次負荷、通流、比差以及角差等測試要求； |
|
|
工作電源 |
輸入電壓 |
185Vac～250Vac |
|
允許輸入電壓 |
85Vac～264Vac |
|
|
頻 率 |
50/60Hz |
|
|
允許頻率 |
45Hz～65Hz |
|
|
輸入功率 |
800VA |
|
|
接 頭 |
標準交流插口60320 |
|
|
CT變比 |
變比1～2000 |
0.02%(典型值)/0.05%(保證值) |
|
變比2000～5000 |
0.03%(典型值)/0.1%(保證值) |
|
|
變比5000～35000 |
0.05%(典型值)/0.2%(保證值) |
|
|
PT變比 |
變比1～2000 |
0.02%(典型值)/0.05%(保證值) |
|
變比2000～5000 |
0.03%(典型值)/0.1%(保證值) |
|
|
變比5000～35000 |
0.05%(典型值)/0.2%(保證值) |
|
|
相位測量 |
分 辨 率 |
0.01min |
|
準 確 度 |
1min(典型值)/3min(保證值) |
|
|
二次繞組 |
范 圍 |
0Ω～300Ω |
|
分 辨 率 |
1mΩ |
|
|
準 確 度 |
0.05%(典型值)/0.1%±1mΩ(保證值) |
|
|
交流負載 |
范 圍 |
0VA～1000VA |
|
分 辨 率 |
0.01VA |
|
|
準 確 度 |
0.05%(典型值)/0.1%±0.01VA(保證值) |
|
|
輸 出 |
輸出電壓 |
0Vac～180Vac |
|
輸出電流 |
0Aeff～12Aeff(36Apeak) |
|
|
輸出功率 |
0VAeff～800VAeff(1800VApeak) |
|
|
環境條件 |
運行溫度 |
-10℃～+50℃ |
|
存儲溫度 |
-25℃～+70℃ |
|
|
相對濕度 |
5%～95%，不結露 |
|
|
物理特性 |
尺 寸 |
360×285×145mm |
|
重 量 |
≈8kg(不包括附件) |
|
|
升 流 器 |
測試用途 |
通流測試 |
|
輸 入 |
0～120Vac |
|
|
電流輸出 |
0～180A；精度：＜0.2% |
|
|
工作環境 |
溫度：-10℃～50℃；濕度：≤90% |
|
|
尺 寸 |
200×150×170mm3 |
|
|
重 量 |
≈5kg |
|
