概述

      電壓互感器（PT）是電力系統中的關鍵設備，感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。PT 繞組的匝間、層間、段間及相間的縱絕緣感應耐壓試驗，則是 PT 絕緣試驗中的重要項目，縱絕緣試驗需通過變頻電源裝置施加試驗電壓，進行耐壓試驗。對 PT 進行感應耐壓試驗可幫助工作人員及時發現問題，避免造成嚴重后果。我公司生產的感應耐壓試驗裝置采用微機控制，結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

注意：zui小分辨率為 0.1Hz 的步進變化，不僅可用于 PT 的感應耐壓試驗，

還能用于其它需要使用變頻電源的場合。

主要特點：

 ■ 一機多用 不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。

 ■ 防止容升 配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試驗。

 ■ 操作簡單 加壓可分全自動加壓和手動加壓，可選 30Hz～200Hz 頻率范圍恒壓輸出。

 ■ 保護全面 儀器具有完善的過壓和過流保護功能，且均可由用戶設定。

 ■ 顯示清新 采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了。

 ■ 打印快速 儀器內裝微型高速熱敏打印機，可快速打印顯示內容。

 ■ 實時時鐘 能記錄測量的日期和時間，并在液晶屏上顯示當前時間。

 ■ 數據存儲 可存儲 92 組數據，存滿后還可覆蓋。

 ■ 抗震性能 采用抗震設計，長途運輸中的顛簸不會損壞儀器

主要技術指標

◆ 工作條件： 環境溫度：-10℃～50℃ 相對濕度：30%～90%

◆ 供電電源： 三相 AC380V±10%或 AC220±10% 50 Hz±5 Hz

◆ 如用 AC220V 供電，功率減半

◆ 輸出頻率： 固定頻率：50Hz、75Hz、100Hz、150Hz、200Hz

◆ 可調頻率：30Hz～200Hz 調節細度 0.1 Hz

◆ 輸出電壓： 30～350V 正弦波

◆ 輸出功率： 10KW

◆ 輸出電壓： 400V

◆ 輸出電流： 25A

◆ 電壓分辨率：0.01V

◆ 電流分辨率：0.001A

◆ 電壓電流精度： ±1%

◆ 外形尺寸： 440（長）×350（寬）×340（高）

◆ 儀器重量： 約 27kg

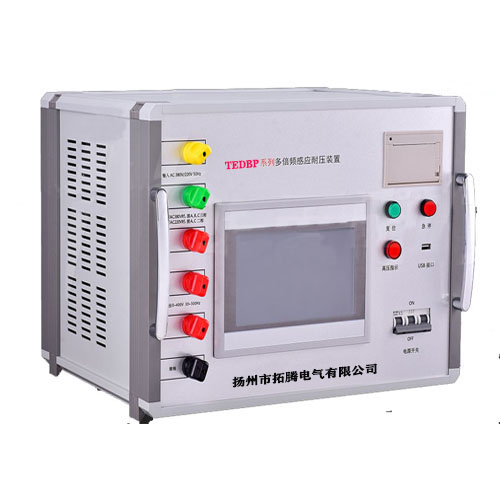

HTDBF系列 多倍頻感應耐壓裝置
