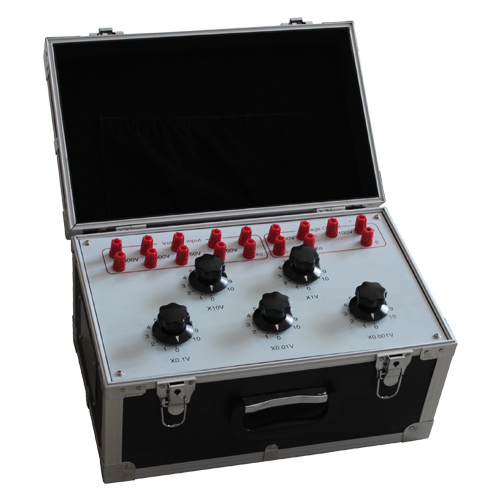

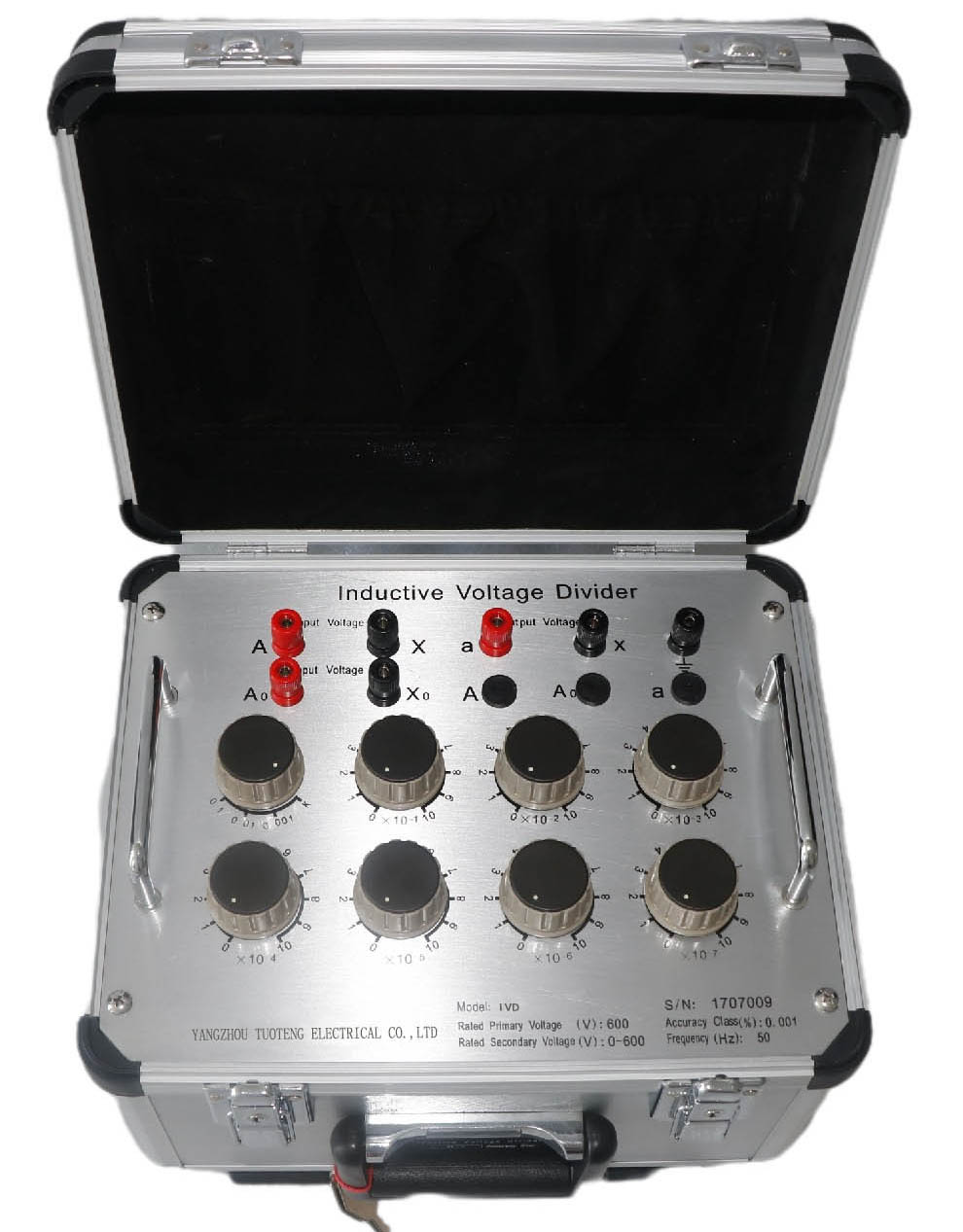

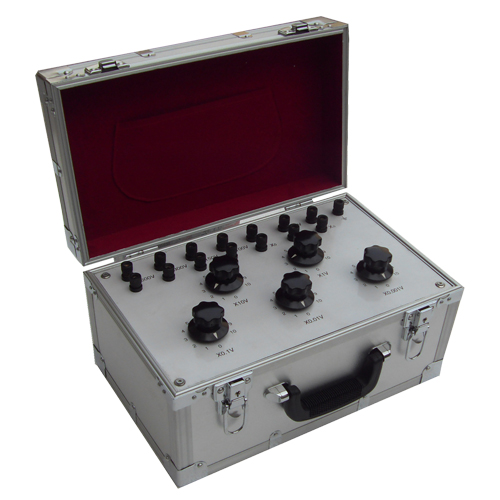

產品概述
感應分壓器采用高鎳坡莫合金作為導磁材料，采用高強度聚酯漆包銅圓線均勻排繞而成，結構合理可靠。主要用于檢定與標準電壓互感器電壓比不同（包括一次電壓或者二次電壓不同）的電壓互感器。該儀器由雙級電壓互感器和感應分壓器兩部分組成，如下圖，雙級電壓互感器的輸入線圈由主繞組和輔助繞組組成，對所使用的端鈕上下需短接，采用該形式結構既可提高輸入阻抗，又可使輸入電壓提高。如將雙級電壓互感器的二次線圈串入到感應分壓器的輸出線圈中，還可提升感應分壓器輸出電壓。（此時，感應分壓器作為升壓器使用）。如單獨使用雙級電壓互感器時，具體的使用方法請參閱相關資料。該設備準確度高，體積小，重量輕，使用方便�！�單盤、七盤、八盤】
GF產品參數
|
產品描述 |
感應分壓器 |
|||
|
產品型號 |
IVD-1 |
IVD-2 |
IVD-3 |

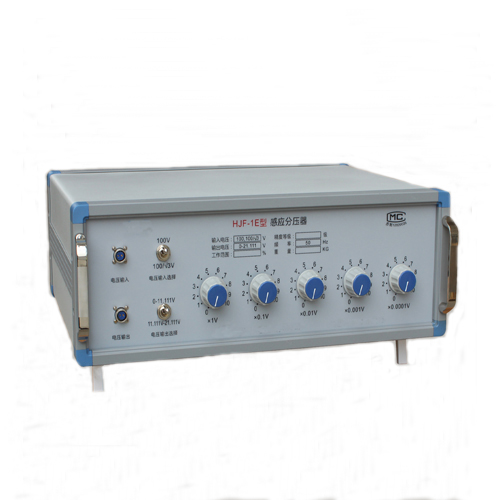

IVD-1E |
|
精度等級 |
0.005% |
0.005% |
0.001% |
0.01% |
|
輸入電壓 |
AC 100V, 150V, 300V, 600V |
AC 0-600V |
AC100V, 100/√3V |
|
|
固定輸出電壓 |
AC 100V |
AC 10V |
(10-1, 10-2 , 10-3 ).Un |
----- |
|
可變輸出電壓 |
AC 0-111.111V |
AC 0-11.111V |
AC 0-600V |
AC 0-11.111V |
|
總輸出電壓 |
AC 0-211.111V |
AC 0-21.111V |
AC 0-600V |
AC 0-11.111V |
|
功率因數 |
COSΦ=1.0 |
|||
|
工作范圍 |
(20%-120%)x Un |
|||
|
頻 率 |
50/60Hz |
|||
|
絕 緣 |
空氣 |
|||
|
工作狀態 |
溫度：10°C～+40°C |
|||
|
相對濕度(RH)：往上到85% (90%) |
||||

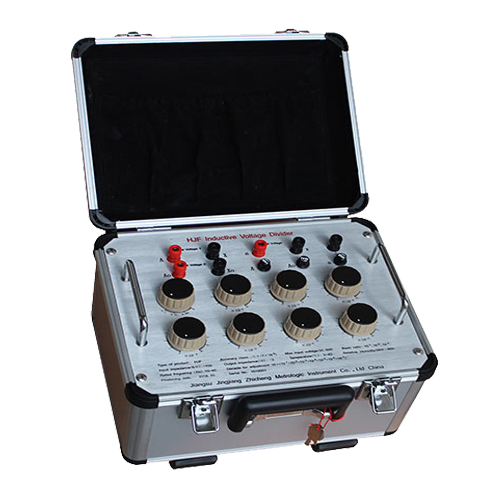

IVD-200 (HJF3)型感應分壓器主要用來檢定與標準電壓互感器變比不同的電壓互感器.一般的標準電壓互感器二次負荷為0.2VA(100V)或0.07VA(100/√3V).而一般的感應分壓器、第二級的激磁總?cè)萘恳?VA(100V)左右,這樣如果標準互感器與感應分壓器級聯,則級聯帶來的負荷遠大于標準互感器二次負荷,標準互感器的精度就會降低.HJF3型感應分壓器、第二級的激磁總?cè)萘績H為0.05VA(100V),這樣與標準互感器二次級聯時,就不會影響其精度.
主要技術指標：
準確等級: 0.001級
輸入電壓: 100V、200V
輸出電壓: 2х10-4V～222.222V
額定頻率: 50HZ
