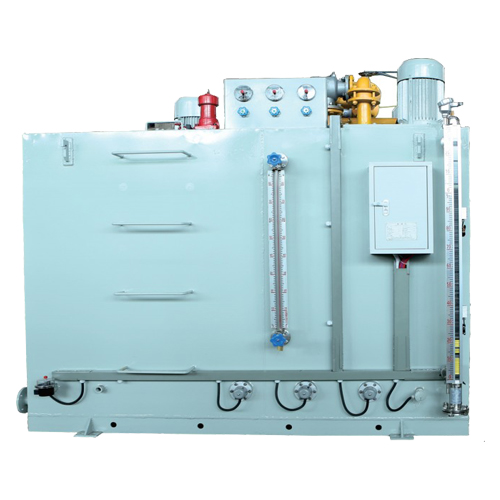

XYZ-G型稀油潤滑裝置主要用于將潤滑油液輸入機器設備的摩擦部位。在相對運行的機器零件間形成油膜，減少零件的摩擦及磨損，同時對摩擦部位進行沖洗，并帶走熱量，保證設備長期正常運轉，延長設備的使用壽命。
本稀油潤滑裝置主要由油站、儀表盤及控制系統組成。適用于冶金、電力、礦山、鍛壓、輕工、水泥、港口等機械設備的稀油潤滑系統中。
XYZ-G型稀油潤滑裝置的工作介質為N22~N320的工業潤滑油或其他機械潤滑油，公稱壓力為0.4MPa,過濾精度0.12mm。冷卻水溫度為≤30℃,冷卻水壓力為0.2~0.3MPa,冷卻器進油溫度為50℃以下，降溫7~8℃。
■結構特點
設有備用油泵，可保證向主機連續供油。
過濾器放在冷卻器之前，可提高過濾和通過能力。采用雙筒網式過濾器，可在不停機的情況下對濾芯進行清洗和更換。采用列管式油冷卻器，冷卻效果好，阻力小。且便于檢修。
回油口設有磁性過濾裝置，可吸附清除油液中的金屬微粒，保證油液清潔度。
配有儀表盤和電氣控制箱，觀察運行參數方便，可實現自動控制和事故報警。
技術參數
|
型號 |
XYZ-6∕10G |
XYZ-16∕25G |
XYZ-40∕63G |
XYZ-100∕125G |
XYZ-250G |
XYZ-400G |
XYZ-630G |
XYZ-1000G |
|
|
公稱流量 |
L／min |
6∕10 |
16∕25 |
40∕63 |
100∕125 |
250 |
400 |
630 |
1000 |
|
工作壓力 |
Mpa |
0.4 |
|||||||
|
供油溫度 |
℃ |
40±3 |
|||||||
|
油箱容積 |
m3 |
0.15 |
1.6 |
1.6 |
1.6 |
6.3 |
10 |
10 |
25 |
|
過濾面積 |
m2 |
0.05 |
0.13 |
0.19 |
0.4 |
0.52 |
0.83 |
1.21 |
2.2 |
|
換熱面積 |
m2 |
0.6 |
3 |
4 |
6 |
24 |
35 |
50 |
80 |
|
冷卻水量 |
m3∕h |
0.36∕0.6 |
1∕1.5 |
3.6∕5.7 |
9∕11.57 |
12∕20 |
20∕36 |
30∕56 |
∕69∕90 |
|
電動機 |
型號 |
A02-8014 |
Y90S-4 |
Y100L1-4 |
Y112M-4 |
Y132S-4 |
Y132M-4 |
Y160L-4 |
Y180L-4 |
|
kW |
0.55 |
1.1 |
2.2 |
4 |
5.5 |
7.5 |
15 |
22 |
|
|
重量 |
kg |
310 |
630 |
840 |
1260 |
3980 |
5148 |
8750 |
12100 |
| 一、使用條件 | |||||||||||||||||||||||||||||||||||||
|
本產品適用于冶金、礦山、建材、能源、交通等行業中機械設備的稀油潤滑，工作介質為粘度等級N22～N460(相當于IS0 VG22～460)的工業潤滑油。 XYZ-GZ整體式稀油站的特點為全部零部件均布置在油箱上，性能參數基本上和XYZ-G型相同，但將流量大于125L/min的五種規格稀油站亦制成整體式，因而這些較大的油站仍可實現整體吊裝，無地腳螺栓，使安裝特別方便；特別適合于稀油占地面積受到限制的場合；但稀油站上面和四周需留足夠的維修高度和面積；由于油泵在油箱頂上，因此選用的油泵應有足夠的吸入高度，特別當潤滑油粘度高，油溫低時更要引起重視。 整體式稀油站的供油壓力≤0.4MPa，過濾精度0.08～0.12mm(低粘度時允許采用小值)，冷卻水溫度≤30℃，壓力為0.2～0.4MPa,冷卻器進油溫度為50℃,通過冷卻器后溫降≥8℃;采用電加熱器提高油溫。 |
|||||||||||||||||||||||||||||||||||||
| 二、工作原理 | |||||||||||||||||||||||||||||||||||||
| 與XYZ-G 型≤125L/min的稀油站相同，亦采用電加熱器提高油溫。 | |||||||||||||||||||||||||||||||||||||
| 三、結構特點 | |||||||||||||||||||||||||||||||||||||
| 亦與XYZ-G型≤125L/min的稀油站相同,但采用磁網一體化進行回油過濾后,均取消了外加的磁過濾器；儀表盤(板)亦與XYZ-6G～125G相同。 | |||||||||||||||||||||||||||||||||||||
| 四、技術參數 | |||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
