一、性能與用途(特別適合500KV以上特高壓絕緣油)

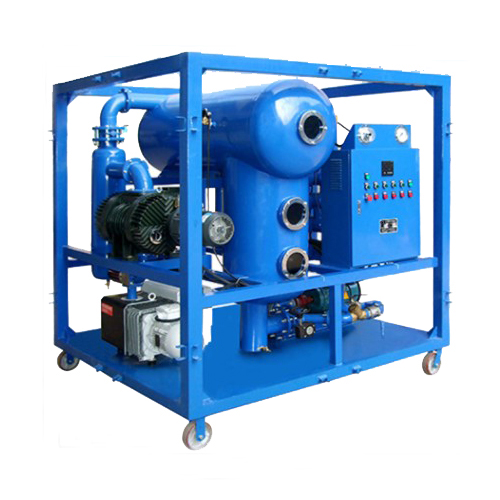

DZL-A(ZJA)系列雙級真空濾油機(又稱凈油機或真空凈油機)能夠快速去除絕緣油中的微量水分、氣體及固態顆粒,迅速提高絕緣油的閃點和耐壓值等。一次處理能將絕緣油的耐壓值提高35KV以上。主要適用于110KV以上的超高壓送變電設備，也適用于送變電系統的電容器油、互感器油。
二、原理
水溶解于變壓器油中直到油中的內部壓力平衡為止，如果與平衡壓力有關的壓力、溫度及飽和度等被破壞，變壓器油或逸出或吸收水分，直到在新的條件下達到新的平衡。DZL-A系列真空濾油機的工作真空在133Pa以內并將油液霧化為50um以下，從而快速將油中水分降低至3ppm以內。
三、技術特點
■ 臥式雙真空分離技術，兩次薄膜干燥脫氣工藝，成倍提高蒸發面積及脫氣時間。
■ 油液霧化顆�！�50um,數倍提升水分子及氣體分子脫離油分子引力的機會。
■ 大力提升加熱器與油的接觸面積(2w/cm2)，降低發熱器的表面溫度，杜絕油質裂解老化。
■ 加熱器液位及溫度保護，杜絕發熱器表面瞬時高溫。
■ 真空泵前置冷卻器，減少水份進入真空泵，降低更換真空泵油的頻率，延長真空泵壽命。
■ 自主研發的脫氣罐"防泡沫結構+雙路電子泡沫監測系統"(關鍵元件使用瑞士原裝進口產品)，杜絕真空泵噴油。
■ 設有出油壓力保護系統，隨時檢測過濾器阻塞情況，保護設備及人身安全。
■ 設有過壓、欠壓、缺相等電源保護系統。
■ 操控及其簡潔，故障一目了然。
■ 全自動浮球及電子油位自動控制系統，實現人機分離。
■ 高精度濾芯，精度為1μm，濾芯的β≥1000。
■ 使用高壓輸油泵，輸油穩定，噪音低，壽命長。
■ 整機性能穩定、可靠。
四、DZL-A雙級真空濾油機相關技術參數
產品型號
DZL-A
6
10
20
30
50
80
100
125
150
200
250
300
處理能力
L/min
6
10
20
30
50
80
100
125
150
200
250
300
工作真空度
Pa
≤133
工作壓力
MPa
≤0.5
連續工作時間
H
≥200
無故障工作
H
≥5000
時間
工作溫度
℃
40~60
電源
~50Hz 380V 三相四線
工作噪音
dB
≤65
加熱功率
KW
5
9
15
24
30
48
60
66
90
108
120
130
總功率
KW
6.5
10.5
17.5
26
34
54
68
75
100
120
135
146
進(出)口管徑
進油mm
19
19
25
32
32
44
44
48
50
58
58
65
出油mm
19
19
25
32
32
44
44
48
50
58
58
65
重量
kg
190
220
290
330
420
550
800
950
1300
1450
1700
1800
外形尺寸
長mm
1100
1210
1230
1250
1350
1550
1600
1610
1900
1930
1950
2000
寬mm
690
800
850
900
1000
1150
1160
1170
1500
1550
1600
1600
高mm
1200
1350
1400
1450
1500
1700
1750
1780
2200
2250
2280
2300
五、設備技術性能
經濾油機處理后達到以下指標:
擊穿電壓: ≥70KV
濾油精度: ≤1-3μm
含氣量: ≤0.05%
含水量: ≤3ppm
油質外狀: 透明
工作溫度: 40-70℃
工作真空: ≤133pa
極限真空: ≤5pa
六、可選配置
■ 阿特拉斯、萊寶、普旭、里其諾及好凱德真空泵
■ 意大利螺桿泵，美國、德國進口油泵
■ 施耐德、西門子電氣
■ 智能PLC控制系統
■ 封閉式金屬屋
■ 絕緣油介電強度測試儀
先進的的安全保護系統，真空泵、油泵及加熱器三位一體聯鎖保護，，避免誤操作帶來的不利影響，保證設備安全運行。
