JB/T5262-91
多功能汽輪機油凈化裝置利用目前國際上傳統的兩種汽輪機油凈化處理技術，即“真空加熱分離”、“聚結分離”技術相結合，同時結合復合式過濾技術，克服了傳統真空濾油及專用聚結分離濾油兩種過濾設備的不足，本機組能快速有效地去除透平油或相當于透平油粘度的其它類似油液中的乳化水、游離水及顆粒雜質，提高油液中的清潔度等級，延長油液的使用壽命。

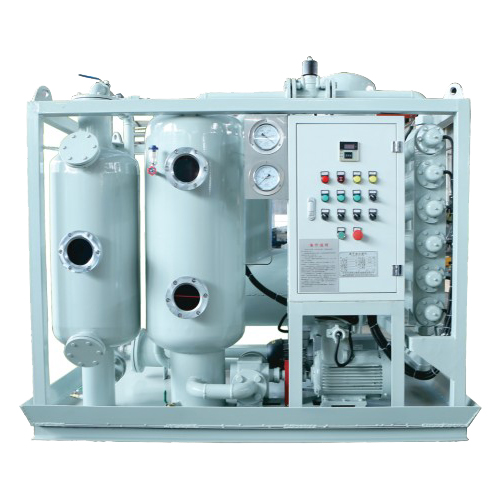

DYJZ型汽輪機油凈化裝置并聯于汽輪機油系統中，連接于汽輪機主油箱上，它可與汽輪機系統同時運行，連續或斷過濾和凈化汽輪機油，也可單獨對汽輪機油進行凈化和處理，即可在線運行也可離線運行。本裝置具有破乳、聚結、沉淀、分離、過濾與再生六大功能。
◇產品功能
真空油膜拉張與聚結破乳技術相結合，破乳迅速、徹底。繞流分離與聚結分離技術相結合，脫水高效、快速。可反復清洗利用的全新WLX過濾元件，5μm污物載留精度(βx≥200)，其去污能力強、過濾效率高及使用壽命長，大大地降低了運行成本。加強型WGF聚結分離元件，超強的聚水和分水功能，乳化水、溶解水去除快速、徹底。自動油水界面控制，分水自動排放。
◇可選功能
選用PLC為核心的程序自動控制，可實現遠程監控及與DCS系統對接實現總控�？深A(yù)選的除酸裝置，能有效地脫除油中的
酸性物質及極性物質，防止油液老化。
◇技術參數
油泵工作壓力≤0.5MPa
過濾器壓差≤0.35MPa
運行工作真空≤9500Pa
其它規格，請與我公司技術部聯系
|
型號規格 |
凈油量L/h |
配套功率kW |
推薦外形尺寸cm |
口徑mm |
適用機組 |
|
DYJZ-4500 |
4500 |
28.5 |
165×126×165 |
32 |
25~125 |
|
DYJZ-7800 |
7800 |
43.1 |
210×156×178 |
40 |
125~300 |
|
DYJZ-12000 |
12000 |
73.5 |
265×182×192 |
50 |
300~600 |
◇性能指標
待凈化油經本裝置數次循環處理后可達下列指標:
外觀:透明、淡黃、無游離水 含水量:≤100~200ppm 凈化清潔度:NAS1638 7級或SAE 4級 酸值:≤0.03mgKOH/g
◇系統流程圖
◇附件及可選備用件
隨機附件:輸油泵軸封、進出口配套反法蘭、視孔玻璃、真空配件
可選備件:JLX聚結濾芯及YSF分水濾芯;
除酸裝置(若配)采用XDK2高分子材料
|
型號 |
DYJZ-1 |
DYJZ-3 |
DYJZ-6 |
DYJZ-9 |
DYJZ-12 |
||
|
流量 |
L/h |
1000 |
3000 |
6000 |
9000 |
12000 |
|
|
工作真空度 |
Pa |
≤9500 |
|||||
|
工作壓力 |
Mpa |
≤0.5 |
|||||
|
加熱功率 |
kW |
24 |
24 |
38 |
48 |
72 |
|
|
總功率 |
kW |
27.3 |
27.7 |
43.5 |
57.09 |
72 |
|
|
進出口通徑 |
mm |
DN25 |
DN25 |
DN40 |
DN50 |
DN65 |
|
|
電源電壓 |
380V 50Hz 三相四線電源 |
||||||
|
重量 |
kg |
900 |
900 |
1200 |
1600 |
1900 |
|
|
外形尺寸 |
長 |
mm |
1500 |
1500 |
1700 |
3400 |
2000 |
|
寬 |
mm |
1100 |
1100 |
1300 |
2150 |
1500 |
|
|
高 |
mm |
1800 |
1800 |
1750 |
2200 |
2200 |
|
