產品概述

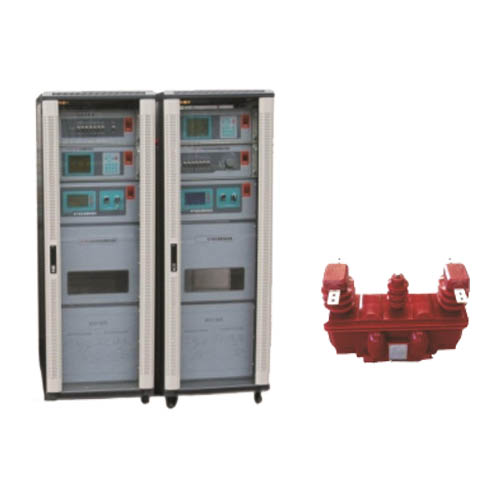

HECP-H全自動組合互感器檢定裝置改變了現行的傳統單相檢驗方法，實現對6kV—35kV組合互感器的檢定，符合現行國家標準和行業標準(試驗導則)的要求，且易于實現檢驗，它不需要現行單相方法中多次接線試驗的問題，能節省大量人力物力，提高工作效率。由組合互感器誤差數據管理軟件、互感器校驗儀、電壓電流負荷箱、電子功率源、標準互感器組成。各組件之間采用RS485通訊，實現三相組合互感器多相電壓、電流的依次自動檢定。
產品特性
1. 本裝置準確級為0.05級。配置互感器校驗儀、三相0.05級電壓互感器和0.05S級標準電流互感器，用于檢驗0.2級及以下的高壓三相組合互感器、計量箱；
2. 檢定裝置的三相電壓電流標準源可由臺體控制，可手動或自動的調節輸出電壓； 自動控制時可實現自動調節輸出電壓，從而實現全測量點自動校驗；
3. 輸出范圍：同時升起三相被檢電壓互感器、電流互感器額定一次20%～120%，連續可調，解決了單相分別檢定帶來檢測誤差的問題；
4. 本裝置所有組件具有自動換擋功能�？梢淮涡越雍脴�(biāo)準電流互感器、標準電壓互感器、被試互感器的試驗線路，自動測試中互感器量限、相位、二次負荷的切換無需手工換檔和換線；
5. 裝置具有完善的報警和保護功能，發生過流、過壓、電源短路等不安全因素，臺體自動降低電流、降壓、并發出報警信號；
6. 完全滿足JJG313-2010和JJG314-2010要求，自動采樣；
7. 輸出調節細度＜0.5‰ ，解決了CT測量中1.0%點不好調整的問題。
產品應用
● 三相組合互感器、計量箱的校驗和檢定。
● 適用于電網公司計量測試中心，供電公司用電管理和計量部門,國家各級計量測試機構，及大型工礦企業等。
產品參數
測量對象：低壓互感器、高壓互感器、計量箱
測量量限：電流一次：5A~1000A； 電流二次：5A、1A
電壓一次：6kV~35kV； 電壓二次：200V、100V、100 V√3、100V/3
● 組合式互感器校驗儀：
測試范圍：
比差（%）：0.0001~199.9 分辨率：0.0001%
角差（’）：0.001~999.9 分辨率：0.001’
測試精度：2.0級
同相分量： X=（X×2%+Y×2%±2個字）
正交分量(δ)： Y=（X×2%+Y×2%±5個字）
功率源
電源輸入：AC 220V±10V 頻率：（50Hz±0.5Hz）
輸出電壓：AC 0~300V
控制方式：自動/手動
輸出容量：電流源部分 10kVA
● 電壓電流負荷箱：
額定容量： 電流：2.5VA~80VA 、電壓：1.25VA~158.75VA、 COSΦ=0.8
測量范圍： 電流：1%~120% 、電壓：20%~120%
二次電流： 5A、1A
二次電壓： 100V、100/√3V
準 確 度： 3%
● 帶升流器標準電流互感器：
一次電流：5A、10A、15A、25A、30A、40A、50A、60A、75A、100A、150A、200A、300A、400A、500A
二次電流：5A、1A（可選）
準確度等級：0.05S級、0.02S級（可選）
輸入電壓：0~250V
額定容量：5kVA
額定負荷：5VA
功率因數：1.0
額定電壓：42kV
● 帶升壓器標準電壓互感器：
一次電壓：6kV、6kV/√3, 10kV、10kV/√3，35kV、35kV/√3
二次電壓：100V、100/√3
準確等級：0.05級、0.02級（可選）
輸入電壓：0~250V
額定容量：0.5kVA
額定負荷：≤0.25VA
功率因數：1.0
額定電壓：42kV
110kV 220kV 互感器現場檢定車載系統
本系統互感器車載移動校驗平臺項目。互感器移動校驗平臺主要用
于6kV-220kV電磁式互感器、CVT、EVT/ECT、10kV-35kV組合互感
器的現場誤差檢定，能在變電站、客戶現場環境下，安全、機動、
快捷、高效地完成誤差等相關試驗項目，對實驗數據進行系統管理。
