0514-89792992電流互感器：
電流互感器和變壓器很相像，變壓器接在線路上，主要用來改變線路的電壓，而 電流互感器接在線路上，主要用來改變線路的電流，所以電流互感器從前也叫做變流 器。后來，一般把直流電變成交流電的儀器設備叫做變流器，把改變線路上電流大小 的電器，根據它通過互感的工作原理，叫做電流互感器。
線路上為什么需要變電流呢？這是因為根據發電和用電的不同情況，線路上的電 流大小不一，而且相差懸殊，有的只有幾安，有的卻大至幾萬安。要直接測量這些大 大小小的電流，就需要根據線路電流的大小，制作相應為幾安直到幾萬安不同的許多 電流表和其他電氣儀表。這樣就會給儀表制造帶來極大的困難。此外，有的線路是高 壓的，例如 22 萬伏或 1 萬伏等高壓輸電供電線路，要直接用電氣儀表測量高壓線路 上的電流，那是極其危險的，也是絕對不允許的。
如果在線路上接入電流互感器變電流，那么就可以把線路上大大小小的電流，按 不同的比例，統一變成大小相近的電流。只要用一種電流規格的電氣儀表，例如通用 的電流為 5A 的電氣儀表，就可以通過電流互感器，測量線路上小至幾安和大至幾萬 安的電流。同時電流互感器的基本結構和變壓器很相像，它也有兩個繞組，一個叫原 邊繞組或一次繞組；一個叫副邊繞組或二次繞組。兩個繞組之間有絕緣，使兩個繞組 之間有電的隔離。電流互感器在運行時一次繞組 W1接在線路上，二次繞組 W2接電氣儀 表，因此在測量高壓線路上的電流時，盡管原邊電壓很高，但是副邊電壓卻很低，操 作人員和儀表都很安全。

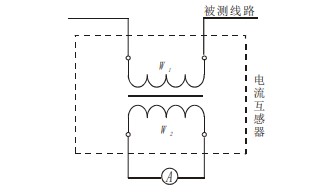

圖 1 電流互感器原理線路
由此可見，電流互感器除了可以將線路上大小不一的電流變成一定大小的電流，以便于測量之外，還可以起到與線路絕緣的作用，以保證操作人員和儀表的安全。
⑴.測量用電流互感器
測量用電流互感器的用途，主要有下列兩方面：
① 用來測量高壓線路上的電流和功率，起絕緣隔離的作用，以保證操作人員和儀表的 安全。
② 來測量高壓或低壓線路上的大電流和大功率，使用統一的 5A 的二次線路和測量儀 表。 ③ 因此，對于測量用電流互感器主要有三個要求：第一，絕緣必須可靠；第二，必須 有一定的測量準確度；第三，儀表保安系數 Fs較小。
④ 電流互感器在測量時，實測的二次電流都是按額定電流比折算為一次電流。這樣的 折算實際上是有誤差的。也就是說，電流互感器實際電流比并不等于額定電流比， 二者之間具有一定的誤差。因此，測量用電流互感器根據變電流時所產生的誤差， 規定電流互感器的準確級。國產電流互感器的準確級計有：0.01 級、0.02 級、0.05 級、0.1 級、0.2 級、0.5 級、1 級、3 級和 5 級等。各級電流互感器的允許誤差都 有詳細的規定。但是在額定電流附近，各級電流互感器的誤差，也可以大致簡單的 認為，相應于 0.01 級……5 級，其允許誤差為 0.01%……5%。
⑵.保護用電流互感器
① 在電力系統中，為了保證正常供電及保護貴重設備的安全，都有一套由各種繼 電器控制設備組成的繼電保護線路。當電力系統中發生故障時，這些保護裝置就會動 作，切斷故障的線路，如果是偶然的故障，還能夠自動合閘，保證正常供電。
② 保護用電流互感器，就是將線路上的電流變?yōu)橐欢ù笮〉碾娏�，給繼電器等保 護裝置供電。當線路上發生短路或其它故障，使線路上電流劇增時，通過電流互感器 供給繼電器等保護裝置的電流也隨著劇增，使繼電保護裝置動作，切斷故障線路。 保護用電流互感器的準確級用 5P 和 10P 表示，也相當于其允許誤差為 5%或 10%。
電壓互感器：
電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。
精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀 器。
電壓互感器和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而 電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量 線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機 和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超 過一千伏安。
線路上為什么需要變換電壓呢？這是因為根據發電、輸電和用電的不同情況，線 路上的電壓大小不一，而且相差懸殊，有的是低壓 220V 和 380V，有的是高壓幾萬伏 甚至幾十萬伏。要直接測量這些低壓和高壓電壓，就需要根據線路電壓的大小，制作 相應的低壓和高壓的電壓表和其他儀表和繼電器。這樣不僅會給儀表制作帶來很大困 難，而且更主要的是，要直接制作高壓儀表，直接在高壓線路上測量電壓，那是不可 能的，而且也是絕對不允許的。
電壓互感器的基本結構和變壓器很相似，它也有兩個繞組，一個叫一次繞組，一 個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都 有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電的隔離。電壓互感器在運行時， 一次繞組 N1并聯接在線路上，二次繞組 N2并聯接儀表或繼電器，原理線路如圖 2 所示。 因此在測量高壓線路上的電壓時，盡管一次電壓很高，但二次卻是低壓的，可以確保 操作人員和儀表的安全。
圖 2 電壓互感器原理線路
電流互感器用CT表示，電壓互感器用PT表示。后來又用漢語拼音，電流互感器用LH表示，電壓互感器用YH表示。更新的應該是電流互感器用TA表示，電壓互感器用TV表示
