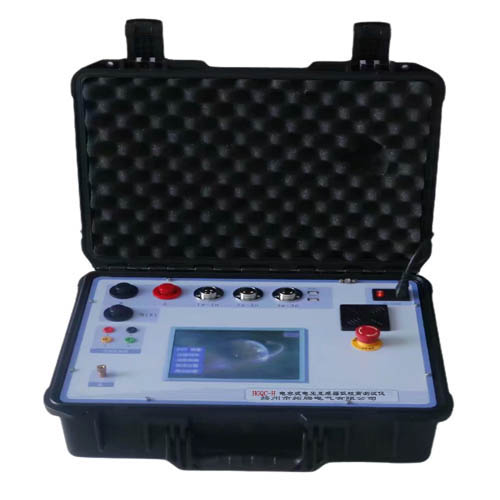

對電容式電壓互感器（以下簡稱 CVT）進行誤差校驗時大多采用串聯或者并 聯諧振升壓的方法，測試接線復雜，所需的設備種類繁多，而且設備都很笨重， 現場搬運非常困難。HGQC-H 電容式電壓互感器低校高現場測試儀(以下簡稱測試 儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿 足現場電容式電壓互感器誤差的測量�？梢愿采w 35kV/100V、 35kV/ √3 /100V/√ 3 、110kV/100V、110kV/ √3 /100V/ √3 、220kV/100V 以及 220kV/ √3/100V /√ 3 、500kV/100V 以及 500kV/√ 3/100V / √3 變比的電力電容式 電壓互感器的測量。儀器在設計時引入了一些新的思想，采有了一些新的技術。 包括異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和 自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。
（一）功能特點
1、無需升壓源、標準互感器、負荷箱，即可實現現場測試 CVT 的比差、角差， 測試結果完全滿足國家互感器檢定規程。
2、具有極性、變比、接線檢查功能。
3、可以對溫度和濕度進行測量，使用戶隨時了解現場的工作環境。
4、單臺測試儀即可完成對 CVT 誤差的測量。
5、具有測試速度快、處理信息量多和存儲容量大的特點。
6、測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
7、測試過程最大電壓不超過 3kV，并采取各種保護措施，確保人身安全及設備 安全、可靠。
8、測試過程操作簡單。
HGQC-H 電容式電壓互感器低校高現場測試儀根據 CVT 等效電路，采用異頻測量、 低壓外推、仿真負荷等測量技術；該儀器吸收了計算機、高精度信號傳感器、數 字信號處理、高穩定變頻電源等技術，在較低的電壓下測量 CVT 誤差，測量誤差 完全滿足國家規程規定的精度要求。
1、環境條件：
溫 度：（5~40）℃ 相對濕度：<80%（25℃）
海撥高度：<2500m 電源頻率：50±0.5Hz
2、被測電壓互感器類型：電容式電壓互感器
3、誤差測量準確度：0.05%
4、分壓比測量準確度：0.5%
5、內部標準電壓互感器部分：
a、變比范圍： 35kV/100V、 35kV/ √3 /100V/√ 3
66kV/100V、 66kV/ √3 /100V/√ 3
110kV/100V、 110kV / √3 /100V/√ 3
220kV/100V、 220kV/√ 3 /100V /√ 3
500kV/100V、 500kV/ √3 /100V /√ 3
b、準確度等級： 0.02%
6、外形尺寸：460×360×210
7、重量（Kg）:25.0
