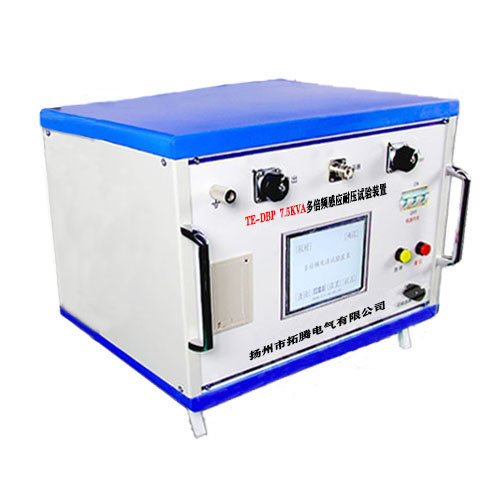

型號選擇：TEDBP-7.5KVA TEDBP-III-10KVA TEDBP-III-15KVA TEDBP-III-20KVA TEDBP-III-30KVA
產品別稱：多倍頻、多倍頻發生器、多倍頻電源、多倍頻裝置、三倍頻、三倍頻發生器、三倍頻電源
適用:
● 220kV及以下電磁電壓互感器感應。
● 6-220kV互感器和變壓器的感應耐壓試驗。
● 可做串聯諧振裝置的變頻電源。
● 35kV及以下配電變壓器感應耐壓（需要中間配勵磁變）。
標準： DL/T848.4-2004，GB311-4
多倍頻電源試驗裝置產品特點:
1、可手動、自動升壓降壓，具有過壓、過流、過溫等多項保護功能
2、輸出頻率50 、100、 150、 200hz正弦波， 波形畸變率 ＜3％
3、全程監測容升效應，避免被試品擊穿！
4、輸出容量為100%銘牌容量
5、內全中文菜單顯示，具有自動化程度高，保護迅速可靠
6、體積小、重量輕，是同規格電磁式三倍頻的1/3
7、內置容升系數自動計算出電壓值，避免設備損壞
8、自動升壓 兩種測量方式：分壓器在高壓端直接測量；預置容升系數、低壓端測量
電壓互感器（PT）是電力系統中的關鍵設備，感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。PT 繞組的匝間、層間、段間及相間的縱絕緣感應耐壓試驗，則是 PT 絕緣試驗中的重要項目，縱絕緣試驗需通過變頻電源裝置施加試驗電壓，進行耐壓試驗。對 PT 進行感應耐壓試驗可幫助工作人員及時發現問題，避免造成嚴重后果。
我公司生產的感應耐壓試驗裝置采用微機控制，結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

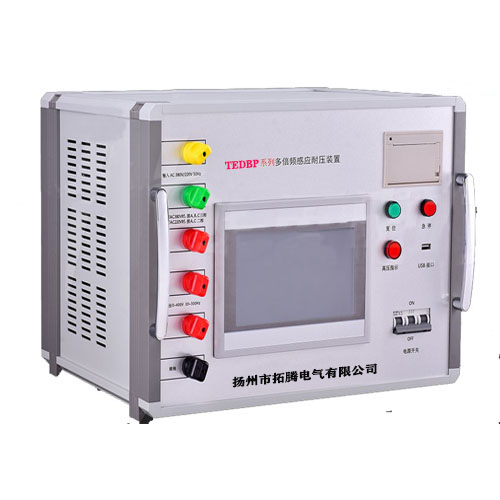

TEDBP-III-10kVA 多倍頻感應耐壓試驗裝置
注意：最小分辨率為 0.1Hz 的步進變化，不僅可用于 PT 的感應耐壓試驗，還能用于其它需要使用變頻電源的場合。
主要特點：
■ 一機多用 不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
■ 防止容升 配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試驗。
■ 操作簡單 加壓可分全自動加壓和手動加壓，可選 30Hz～200Hz 頻率范圍恒壓輸出。
■ 保護全面 儀器具有完善的過壓和過流保護功能，且均可由用戶設定。
■ 顯示清新 采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了。
■ 打印快速 儀器內裝微型高速熱敏打印機，可快速打印顯示內容。
■ 實時時鐘 能記錄測量的日期和時間，并在液晶屏上顯示當前時間。
■ 數據存儲 可存儲 92 組數據，存滿后還可覆蓋。
■ 抗震性能 采用抗震設計，長途運輸中的顛簸不會損壞儀器。
TEDBP-III-10kVA 多倍頻感應耐壓試驗裝置
1.2 主要技術指標
◆ 工作條件： 環境溫度：-10℃～50℃ 相對濕度：30%～90%
◆ 供電電源： 三相 AC380V±10%或 AC220±10% 50 Hz±5 Hz
◆ 如用 AC220V 供電，功率減半
◆ 輸出頻率： 固定頻率：50Hz、75Hz、100Hz、150Hz、200Hz
◆ 可調頻率：30Hz～200Hz 調節細度 0.1 Hz
◆ 輸出電壓： 30～350V 正弦波
◆ 輸出功率： 10KW
◆ 最大輸出電壓： 400V
◆ 最大輸出電流： 25A
◆ 電壓最小分辨率：0.01V
◆ 電流最小分辨率：0.001A
◆ 電壓電流精度： ±1%
◆ 外形尺寸： 440（長）×350（寬）×340（高）
◆ 儀器重量： 約 27kg
輸出頻率
50、100、150、200Hz
輸出電壓
0 ~ 400V 正弦波
分辨率
電壓 0.1V、電流 0.01A
測量精度
電壓 1%、電流 2%
供電電源
三相 AC380V ± 10%或AC220 ± 10% 50Hz；AC220 供電，功率減小
工作條件
環境溫度：- 10℃ ~ 50℃；相對濕度：30% ~ 90%
10 ~ 220kV 電磁式電壓互感器感應耐壓試驗 選型方案
系統電壓值kV
6
10
20
35
110
220
感應耐壓值kV
24
33
52
76
184
368
多倍頻容量kVA
7.5
10
20
30
外形尺寸mm
440*350*340
440*350*340
520*410*440
620*540*540
儀器重量kg
19
23
44
什么是感應耐壓測試儀？
感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍最低額定頻率；要求在該電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象；要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明顯的變化。根據國家試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍最大工作相電壓考慮。眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不可允許的程度。變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。
接線示例

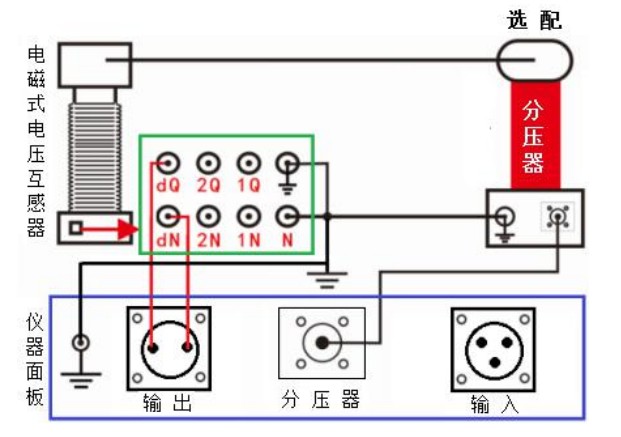

儀器與互感器及分壓器試驗接線圖

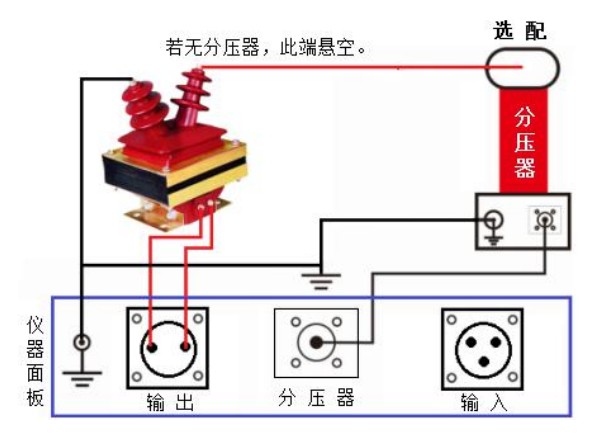

羊角型電壓互感器感應耐壓接線圖
注意事項：
1、 由于分壓器為選配件，用戶如沒購買分壓器，做感應耐壓試驗時，不 接分壓器的相關連接線即可，同時將設置菜單中的檢測電壓選擇低壓 側。
2、 測量前務必檢查被試品、儀器及分壓器是否均可靠接地！

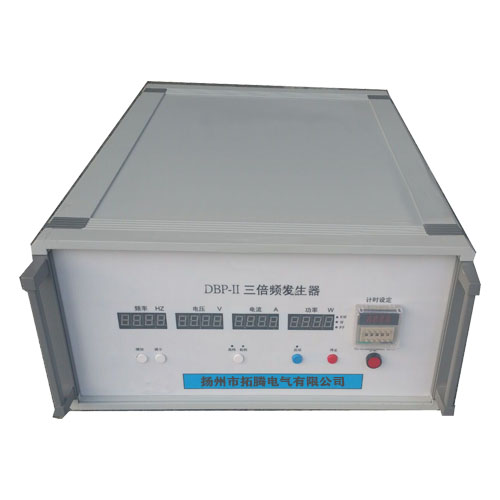

TEDBP-II系列電子式三倍頻發生器
