ZX系列鱷魚夾 · 雙柄測試夾
鱷魚夾規格報價之——雙柄測試夾
|
分 類 |
· 專用測試夾 | · 半封夾測試夾 | · 全封閉測試夾 | · 海豚測試夾 | · 鷹嘴測試夾 |
| · 尖嘴護套夾 | · 平口護套夾 | · 寬口護套夾 | · 自焊式夾子 | · 伸縮測試夾 | |
| · 雙柄測試夾 | · 兩用測試夾 | · 大電流測試夾 | · 開爾文測試夾 | · 電力測試鉗 |
|
|
||||||||
|
正規生產企業，質量有保證，服務有保障，報價已含13%增值稅和國內運雜費 |
||||||||
|
型號 |
類別 |
開口 |
長度 |
電流 |
耐壓 |
單位 |
出廠價 |
圖 例 |
|

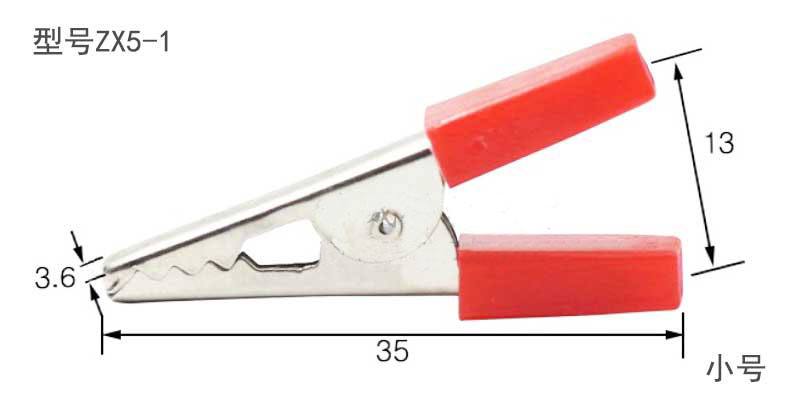

ZX5-1 |
小號 |
5mm |
35mm |
5A* |
3kV | 只 | 1.60 |
|
| ZX5-2 | 中號 |
10mm |
45mm |
10A* |
3kV | 只 | 1.80 | |
|

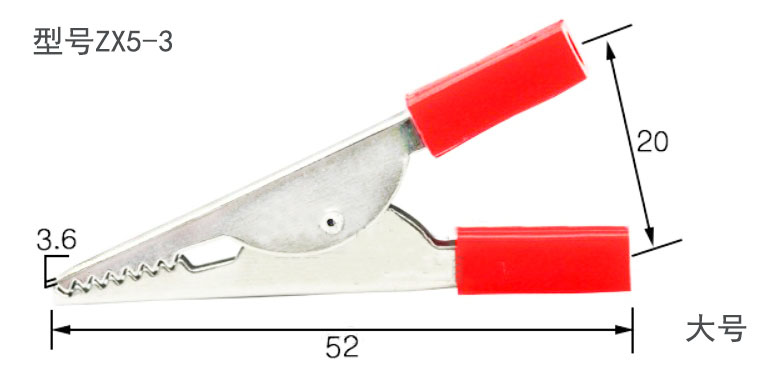

ZX5-3 |
大號 |
20mm |
50mm |
30A* |
3kV | 只 | 2.40 | |
|
說明：1、測試夾過電流能力與被夾物之間嚙合狀況有很大關系，*為理想狀態數據。
更詳細尺寸請下載選購技術文件——請下載本產品規格書 |
||||||||
型式圖例
雙柄測試夾規格和配套說明
鱷魚夾接線說明：
鱷魚夾有3種接線方式：插拔式、自焊式、注塑型
插拔式：鱷魚夾測試夾子尾部絕緣手柄 中，有一側為直徑4mm的接插孔。接孔適配各規格的測試線插頭。
自焊式：（含壓接式）鱷魚夾測試夾子尾部絕緣手柄中，有一側（或兩側）留有焊線或壓線的位置，用戶可根據需要自己焊線或壓線上去。
注塑型：鱷魚夾測試夾尾部絕緣手柄是與測試線注塑成一體的。
鱷魚夾型式說明：
我們公司專業生產各式各樣的電測量專用測試夾，俗稱：鱷魚夾（含：專用夾 | 全封閉夾 | 半封閉夾 | 全封閉海豚夾 | 護套夾 | 自焊夾 | 迷你夾 | 伸縮夾 | 雙柄夾等）專門用于電力儀器儀表及現場測試使用， 按不同用途精選0.3~1.0mm厚度的紫銅 、黃銅、錳銅、磷青銅、不銹鋼薄板、冷軋薄板冷壓而成，并經過不同方式的表面處理方法（鍍鎳、鍍錫、鍍銅、酸洗、陽極氧化等），具有強度高、導電性能好， 是按國家相關技術標準生產的工業用品，決非市面上一般商用線夾子可比，且每只夾子均經過耐壓材料處理，因此選購時請一定注意自已的用途 ，萬勿高配低用，造成不必要的浪費。
訂貨及運輸說明：
說明1：需上注塑機壓制的定制產品，受量產周期限制（每次上料300kg)，生產至少7個工作日，量少且急的訂貨用戶請?jiān)Ｗ銜r(shí)間！ 小量訂購的標準產品售出后可退可換（ 例如自焊式香蕉插頭、插拔式鱷魚夾等），大批量訂購和定制產品要慎思落定，落定和下料后不再更換和退訂！
關于期貨的說明：
所有配件為我公司自產自銷，出廠價供應，不議價！當紫銅（T1、T2）期貨價波動大于20%時，批量 性周期貨合同保留提價權！
1、鱷魚夾最大能過多少電流？
鱷魚夾在電測量領域一般僅用來測量電壓，在測量要求不是太高的情況下，也可以臨時測量電流。當用鱷魚夾測量電流時，要特別注意測量電流的大小，因?yàn)轺{魚夾鉗口呈鋸齒狀， 其夾持力與被測體材料性質，接觸面與被測體形狀的嚙合程度，都關系到鱷魚夾承載電流的能力。上述鱷魚夾對電流承載能力的標稱，是在典型 情況下按最大電流的60%選取的數值：我們以10mm開口的鱷魚夾為例：夾在一根圓柱上（如螺桿）和夾在一叢測試線上其過電流能力差約3倍。 夾持在直徑4mm圓柱上可承載20A電流，夾持在8mm圓柱上約為10A，夾持在6平方毫米的一叢0.1絲徑的祼銅線上，承載能力可達40A，故 綜合考慮10mm開口鱷魚夾最常用的現場環境，標定其承載能力為10A。所以用戶可以按照自已的使用環境，優先不同開口尺寸的鱷魚夾。
說明：測試夾承載電流的能力與被夾物之間嚙合狀況有很大關系，*為理想狀態數據。
2、好夾子和爛夾子的區別：
一看用料：好夾子選用H62黃銅，厚度0.8mm，齒間嚙合緊密；爛夾子用雜銅或0.3mm的鐵皮！
二看鍍層：好夾子金屬表面為鍍鎳或鍍鉻（發亮）；爛夾了一般為鍍鋅（較暗）！
三比手感：好夾子彈適中，不歪不扭；爛夾子護套和夾子常常打滑！
四看護套：好夾子用的護套一般為聚四氟乙烯，絕緣、耐磨、有韌性 （每噸大約25000~32000元）；爛夾子為普通塑料或再生廢舊材料（每噸只有7000~1000元），耐用性和安全性沒有保障！
